【无权】2014208917523一种瓦楞辊试纸装置

申 请 人:原禄机械(深圳)有限公司 专利类型:实用新型 申请日期:2014-12-16 法律状态:无权-未缴年费 状态日期:2015.05.13 申请途径:专业代理机构 价值等级:★★★☆☆ 申请方式:实用新型 企业网址: http://
专利简介
申请号   CN201420801752.3 申请日   2014.12.16
公开(公告)号   CN204330305U 公开(公告)日   2015.05.13
IPC分类号   G01M13/00 申请(专利权)人   原禄机械(深圳)有限公司;
发明人   陈鸿志; 优先权号

摘要

本实用新型提供了一种瓦楞辊试纸装置,包括底座、用以放置上瓦楞辊和下瓦楞辊的瓦楞辊轴承座、动力装置和复写纸,所述上瓦楞辊和所述下瓦楞辊呈咬合状态,所述复写纸放置在所述上瓦楞辊和所述下瓦楞辊之间,所述动力装置与所述上瓦楞辊或所述下瓦楞辊连接用于驱动所述上瓦楞辊或所述下瓦楞辊转动。其有益效果是:可让产品(瓦楞辊)在生产过程及出货前先模拟客户实际使用情况测试产品之品质,并由厂家技术人员先行判断产品质量,降低产品之不良率及退货率,节省客户成本、时间及降低客户废品率。

摘要附图:(同说明书附图,此处略)

权利要求书

1.一种瓦楞辊试纸装置,其特征在于:包括底座、用以放置上瓦楞辊和下瓦楞辊的瓦楞辊轴承座、动力装置和复写纸,所述上瓦楞辊和所述下瓦楞辊呈咬合状态,所述复写纸放置在所述上瓦楞辊和所述下瓦楞辊之间,所述动力装置与所述上瓦楞辊或所述下瓦楞辊连接用于驱动所述上瓦楞辊或所述下瓦楞辊转动。
2.根据权利要求1所述的瓦楞辊试纸装置,其特征在于:所述瓦楞辊轴承座由固定轴承座和活动轴承座组成,所述固定轴承座与所述活动轴承座之间设置有横向液压缸,所述横向液压缸固定在所述底座上,所述横向液压缸的顶杆与活动轴承座固定连接。
3.根据权利要求2所述的瓦楞辊试纸装置,其特征在于:所述瓦楞辊轴承座设置有用于放置上瓦楞辊的上瓦楞辊轴承座和下瓦楞辊轴承座,所述下瓦楞辊轴承座相对于所述上瓦楞辊轴承座活动设置,所述下瓦楞辊轴承座的下方设置有竖向液压缸,所述竖向液压缸的顶杆与所述下瓦楞辊轴承座固定连接。
4.根据权利要求3所述的瓦楞辊试纸装置,其特征在于:所述动力装置由电机和万向传动轴组成,所述电机通过万向传动轴连接并驱动所述上瓦楞辊。
5.根据权利要求4所述的瓦楞辊试纸装置,其特征在于:所述瓦楞辊试纸装置还包括控制台,所述控制台与所述电机、所述横向液压缸以及所述竖向液压缸电性连接并控制所述电机的转速、所述横向液压缸以及所述竖向液压缸的顶杆伸缩距离。
6.根据权利要求3所述的瓦楞辊试纸装置,其特征在于:所述固定轴承座和所述活动轴承座对称设置为F型结构,所述下瓦楞辊轴承座设置在所述F型结构的中部,所述上瓦楞辊轴承座与所述固定轴承座之间以及所述上瓦楞辊轴承座与所述活动轴承座之间设置有拉杆。
7.根据权利要求2所述的瓦楞辊试纸装置,其特征在于:所述活动轴承座的下部设置有导向孔,所述底座上设置有导向轴,所述导向轴穿过所述导向孔。
8.根据权利要求7所述的瓦楞辊试纸装置,其特征在于:所述底座上还设置有滑槽,所述活动轴承座底部设置有滑块,所述活动轴承座可沿所述滑槽滑动。

说明书

一种瓦楞辊试纸装置
技术领域
本实用新型涉及瓦楞辊制造技术领域,具体地涉及一种瓦楞辊的 检测装置。
背景技术
现有的瓦楞辊生产厂家在生产瓦楞辊产品时,一般是根据客户的 需求,在理论上设计出合理的产品规格与数据,在满足制造精度要求 后即交付产品给客户。其缺点是:产品设计时只能在理论范围内设计 符合客户需求的规格与数据,即使保证了制造精度达到设计范围内, 但仍然有许多难以检测的影响因素,或看似合理却不可行的设计,产 生较高的产品不良率及退货率。
实用新型内容
为此,本实用新型所要解决的技术问题是:提供一种可以前期检 验瓦楞辊质量的瓦楞辊试纸装置。
于是,本实用新型提供了以下技术方案:一种瓦楞辊试纸装置, 包括底座、用以放置上瓦楞辊和下瓦楞辊的瓦楞辊轴承座、动力装置 和复写纸,所述上瓦楞辊和所述下瓦楞辊呈咬合状态,所述复写纸放 置在所述上瓦楞辊和所述下瓦楞辊之间,所述动力装置与所述上瓦楞 辊或所述下瓦楞辊连接用于驱动所述上瓦楞辊或所述下瓦楞辊转动。
优选地,所述瓦楞辊轴承座由固定轴承座和活动轴承座组成,所 述固定轴承座与所述活动轴承座之间设置有横向液压缸,所述横向液 压缸固定在所述底座上,所述横向液压缸的顶杆与活动轴承座固定连 接。
优选地,所述瓦楞辊轴承座设置有用于放置上瓦楞辊的上瓦楞辊 轴承座和下瓦楞辊轴承座,所述下瓦楞辊轴承座相对于所述上瓦楞辊 轴承座活动设置,所述下瓦楞辊轴承座的下方设置有竖向液压缸,所 述竖向液压缸的顶杆与所述下瓦楞辊轴承座固定连接。
优选地,所述动力装置由电机和万向传动轴组成,所述万向传动 轴的一端固定连接所述电机的输出轴,另一端连接驱动所述上瓦楞辊。
优选地,所述瓦楞辊试纸装置还包括控制台,所述控制台与所述 电机、所述横向液压缸以及所述竖向液压缸电性连接并控制所述电机 的转速、所述横向液压缸以及所述竖向液压缸的顶杆伸缩距离。
优选地,所述固定轴承座和所述活动轴承座对称设置为F型结构, 所述下瓦楞辊轴承座设置在所述F型结构的中部,所述上瓦楞辊轴承 座与所述固定轴承座之间以及所述上瓦楞辊轴承座与所述活动轴承 座之间设置有拉杆。
优选地,所述活动轴承座的下部设置有导向孔,所述底座上设置 有导向轴,所述导向轴穿过所述导向孔。
优选地,所述底座上还设置有滑槽,所述活动轴承座底部设置有 滑块,所述活动轴承座可沿所述滑槽滑动。
本实用新型的有益效果是:可让产品(瓦楞辊)在生产过程及出 货前先模拟客户实际使用情况测试产品之品质,并由厂家技术人员先 行判断产品质量,降低产品之不良率及退货率,节省客户成本、时间 及降低客户废品率。
附图说明

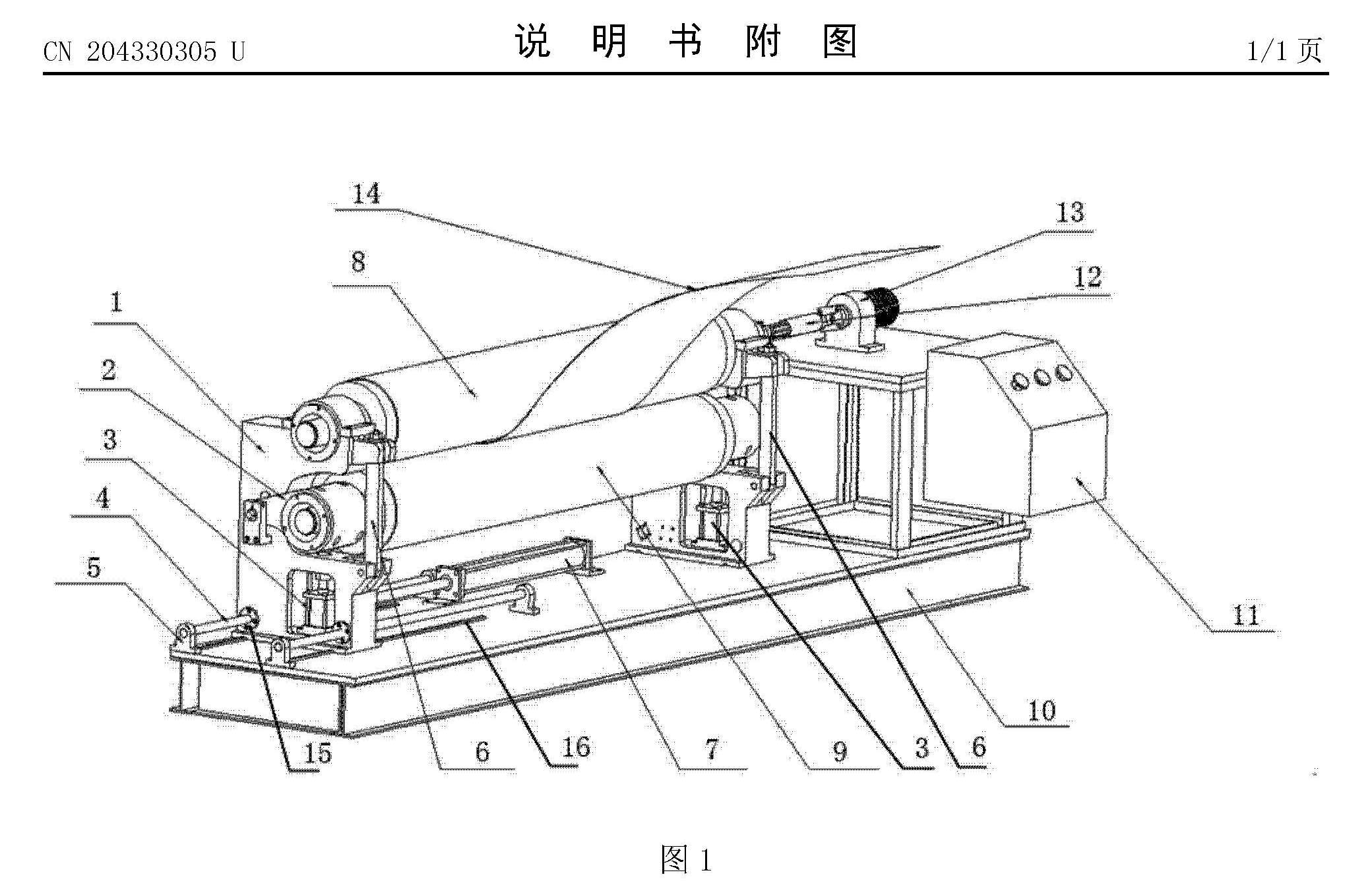

图1为实施例瓦楞辊试纸装置的结构图。
具体实施方式
下面,结合具体实施例和附图对本实用新型进行详细描述。
一种瓦楞辊试纸装置,其结构图参看附图1包括上瓦楞辊轴承 座1、下瓦楞辊轴承座2、竖向油压缸3、导向轴4、导向轴座5、拉 杆6、横向油压缸7、上瓦楞辊8、下瓦楞辊9、底座10、操控台11、 万向传动轴12、电机13和复写纸14。上瓦楞辊8和下瓦楞辊9呈咬 合状态,复写纸14放置在上瓦楞辊8和下瓦楞辊9之间,电机13通 过万向传动轴12连接并驱动上瓦楞辊8,上瓦楞辊8通过与下瓦楞 辊9咬合带动下瓦楞辊9转动,复写纸14在瓦楞辊8和下瓦楞辊9 的转动下移动并在复写纸14上留下瓦楞辊的齿印。通过复写纸14穿 过上瓦楞辊8及下瓦楞辊9中间,即可观察复写纸14在不同的速 度及压力下所产生的压痕情况,以模拟客户实际使用状况以达到检测 上瓦楞辊8和下瓦楞辊9的质量之目的。
如图1所示,本实施例中,瓦楞辊轴承座由固定轴承座和活动轴 承座组成,固定轴承座和活动轴承座对称设置为F型结构,下瓦楞辊 轴承座2以及其固定的下瓦楞辊9设置在F型结构的中部,上瓦楞辊 轴承座1与固定轴承座之间以及上瓦楞辊轴承座1与活动轴承座之间 设置有拉杆6。固定轴承座与活动轴承座之间设置有横向液压缸7, 横向液压缸7固定在底座10上,横向液压缸7的顶杆与活动轴承座 固定连接。上瓦楞辊轴承座1用于放置上瓦楞辊8,下瓦楞辊轴承座 2用以放置下瓦楞辊9,下瓦楞辊轴承座2相对于上瓦楞辊轴承座1 活动设置,下瓦楞辊轴承座2的下方设置有竖向液压缸3,竖向液压 缸3的顶杆与下瓦楞辊轴承座2固定连接。
本实施例中,控制台11与电机13、横向液压缸7以及竖向液压 缸3电性连接并可以控制电机13的转速、横向液压缸7以及竖向液 压缸3的顶杆伸缩距离。活动轴承座的下部设置有导向孔15,底座 10上设置有导向轴4和导向轴座5,导向轴4穿过导向孔15。底座 10上还设置有滑槽16,活动轴承座底部设置有滑块(图中未示出), 活动轴承座可沿滑槽16滑动。
本实施例在具体实施过程中,活动轴承座上的上瓦楞辊轴承1及 下瓦楞辊轴承座2皆是可拆卸的,以便更换中间的上瓦楞辊8及下 瓦楞辊9,通过操控台11可依据不同的瓦楞辊长度左右调整上瓦楞 辊轴承座1、下瓦楞辊轴承座2及竖向油压缸3的位置并控制由下瓦 楞辊轴承座2下方的竖向油压缸3所向上施加的压力;另一方面操 控台11也可控制万向传动轴12及电机13所带动的上瓦楞辊8的 转动速度,拉杆6的设置可防止因竖向油压缸3向上施加的压力所 造成本瓦楞辊试纸装置的变形。
本实施例可让产品(瓦楞辊)在生产过程及出货前先模拟客户实 际使用情况测试产品之品质,并由厂家技术人员先行判断产品质量, 降低产品之不良率及退货率,节省客户成本、时间及降低客户废品率。
以上所述仅为本实用新型的较佳实施例而已,并不用以限制本实 用新型,凡在本实用新型的精神和原则之内,所作的任何修改、等同 替换、改进等,均应包含在本实用新型的保护范围之内。
