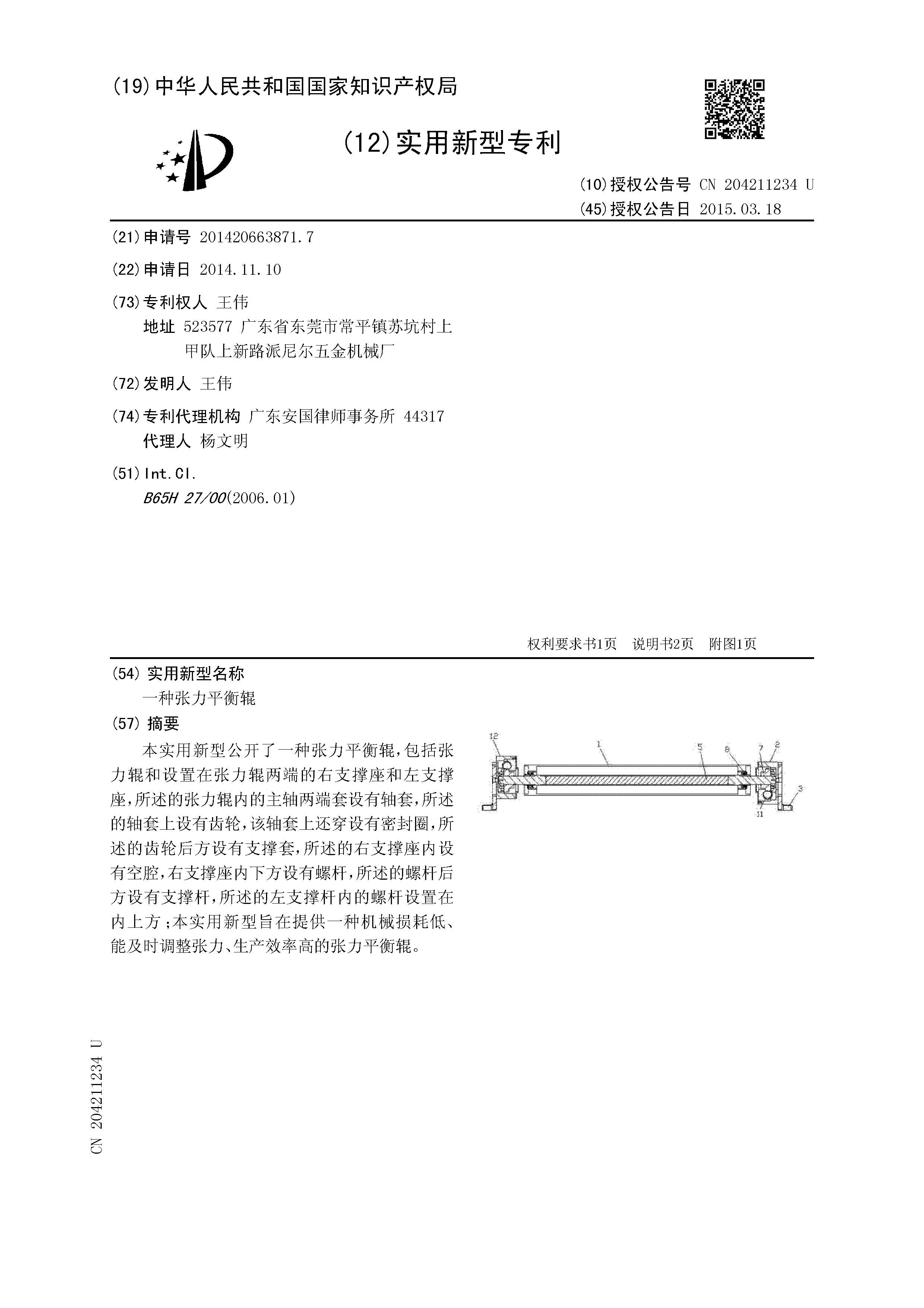

权利要求书
1.一种张力平衡辊，包括张力辊（1）和设置在张力辊（1）两端的右支撑座（2）和左支撑座（12），其特征在于，所述的张力辊（1）内的主轴（5）两端套设有轴套（8），所述的轴套（8）上设有齿轮（7），该轴套（8）上还穿设有密封圈（6），所述的齿轮（7）后方设有支撑套（13），所述的右支撑座（2）内设有空腔（9），右支撑座（2）内下方设有螺杆（11），所述的螺杆（11）后方设有支撑杆（10）。
2.根据权利要求1所述的一种张力平衡辊，其特征在于，所述的支撑座（2）上还设有固定安装孔（3）。
3.根据权利要求1所述的一种张力平衡辊，其特征在于，所述的主轴（5）上还穿设有封盖（4），该封盖（4）与支撑座（2）相配合。
4.根据权利要求1所述的一种张力平衡辊，其特征在于，所述的空腔（9）宽度比轴套（8）直径大。
5.根据权利要求1所述的一种张力平衡辊，其特征在于，所述的支撑杆（10）设有两个，分别位于支撑套（13）两侧。
6.根据权利要求1所述的一种张力平衡辊，其特征在于，所述的左支撑座（2）内的螺杆设置在内上方。
说明书
一种张力平衡辊
技术领域
本实用新型涉及一种纸业机械，具体地说，尤其涉及一种张力平衡辊。
背景技术
传统的瓦楞纸板的输送过程中，在一定的位置需要有均匀的张力，通常张力的机构由导纸辊组成，而导纸辊是在机架两端均固定好，出现张力不平衡时，不能及时调整导纸辊而导致瓦楞纸贴合不良、纸板弯翘，严重时可导致纸板断开，停机调整过程耗费时间，生产效率慢。
实用新型内容
本实用新型的目的在于针对上述现有技术的不足，提供一种机械损耗低、能及时调整张力、生产效率高的张力平衡棍。
本实用新型的技术方案是这样实现的：一种张力平衡辊，包括张力辊和设置在张力辊两端的右支撑座和左支撑座，所述的张力辊内的主轴两端套设有轴套，所述的轴套上设有齿轮，该轴套上还穿设有密封圈，所述的齿轮后方设有支撑套，所述的右支撑座内设有空腔，右支撑座内下方设有螺杆，所述的螺杆后方设有支撑杆。
上述的一种张力平衡辊中，所述的支撑座上还设有固定安装孔。
上述的一种张力平衡辊中，所述的主轴上还穿设有封盖，该封盖与支撑座相配合。
上述的一种张力平衡辊中，所述的空腔宽度比轴套直径大。
上述的一种张力平衡辊中，所述的支撑杆设有两个，分别位于支撑套两侧。
上述的一种张力平衡辊中，所述的左支撑座内的螺杆设置在内上方。
本实用新型采用上述结构后，空腔可容纳轴套，空腔内壁可起到定位作用，防止张力辊移动过度，支撑杆可支撑轴套，与螺杆共同承担张力辊的压力，防止螺杆在长期压力下运作而出现机械损坏导致停机，密封圈可将支撑座密封，以防纸屑等进入。
附图说明
下面结合附图中的实施例对本实用新型作进一步的详细说明，但并不构成对本实用新型的任何限制。

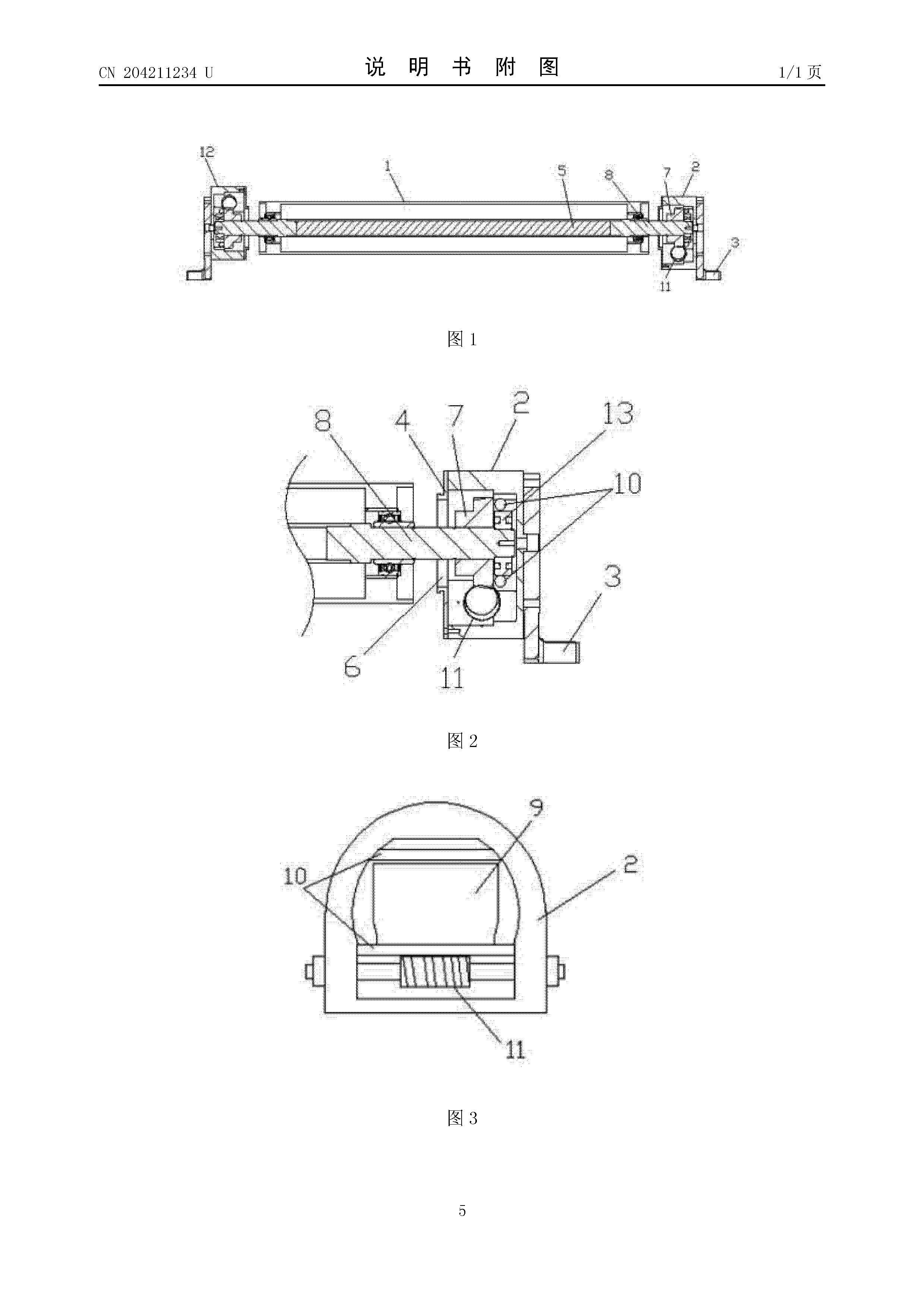

图1是本实用新型的结构示意图。
图2是本实用新型的右支撑座的放大图。
图3是本实用新型的右支撑座正视图。
图中：张力辊1、右支撑座2、固定安装孔3、封盖4、主轴5、密封圈6、齿轮7、轴套8、空腔9、支撑杆10、螺杆11、左支撑座12、支撑套13。
具体实施方式
结合图1、图2和图3所示，本实用新型的一种张力平衡辊，包括张力辊1，所示的张力辊1两端分别套设有左支撑座12和右支撑座2，所示的左支撑座12和右支撑座2上均设有固定安装孔3，所述的张力辊1内设有主轴5，所述的主轴5两端套设有轴套8，所述的轴套8上均依次套设有密封圈6、封盖4、齿轮7和支撑套13；
所述的右支撑座2内设有空腔9，该右支撑座2下方穿设有螺杆11，该螺杆11与所述的齿轮7相配合，所述的支撑座2后方设有两个支撑杆10，该支撑杆10可与支撑套13相接触并位于支撑套13两侧，可减少张力辊1对螺杆11的压力，该右支撑座2可与封盖4连接。
所述的左支撑座12内的螺杆设置在内上方，该螺杆与齿轮相配合。
本实用新型的支撑座2内的空腔9的宽度比轴套8大，轴套8可在空腔9内移动，还能防止张力辊移动过度出现损坏。
本实用新型的张力平衡辊，不但能及时调整张力差异，而且其机械损耗低，不需要经常停机而连续生产，生产效率高。
|
  |
